Opmerking bij de afbeelding van het BatEgg: Dit is een fotomontage!
Vleermuizen komen natuur NIET uit eieren!

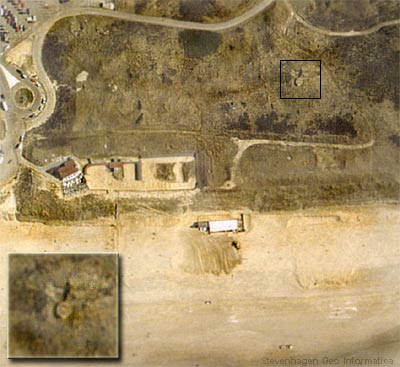

Links: Luchtfoto Delta-Phot 09-04-1997 D. nabij de Wassenaarse slag. Bron Meetkundige Dienst.

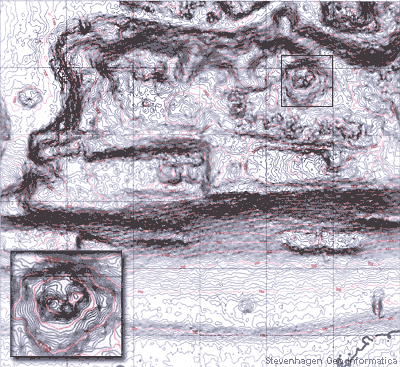

Rechts: Resultaat gebruik AHN 2-meter grid, bewerking Stevenhagen. Contourlijnen 10 cm.
Data beschikbaar gesteld door de Meetkundige Dienst.
Wanneer de luchtfoto links over het digitale model rechts wordt gelegd, krijgt het onderzoeksgebied een
extra dimensie. Links een artist impression in oostelijke richting, rechts in noordelijke richting.
Digitaal landschapsmodel. AHN-2 meter grid. Luchtfoto 1997.

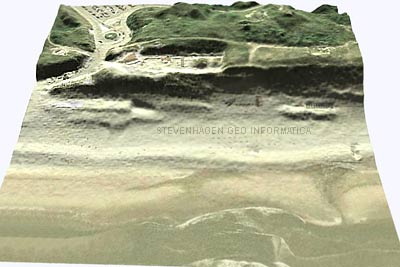

Links: de Wassenaarse Slag gezien in oostelijke richting.

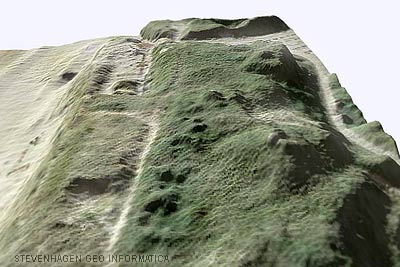

Rechts: de Wassenaarse Slag gezien in noordelijke richting

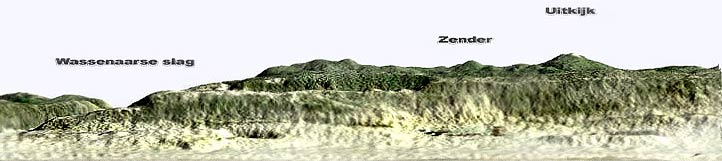

Digitaal landschapsmodel. Wassenaarse Slag vanaf zee in oostelijke richting gezien. Op het hoogste punt rechts bevindt zich de waarnemingspost.
Nu de bovengrond voldoende in beeld is kan begonnen worden met de inventarisatie van de ondergrond.
Een probeem bij het opmeten is, dat de gangen elke 7 meter van richting veranderen.
Om meer dan 50 x een theodoliet op te stellen zou teveel tijd in beslag nemen en daarom is het
stelsel met kompas (>200 peilingen) en een meetband van 50 meter ingemeten.
In een later stadium is met waterpas en baak het niveau van de gangen in kaart gebracht.

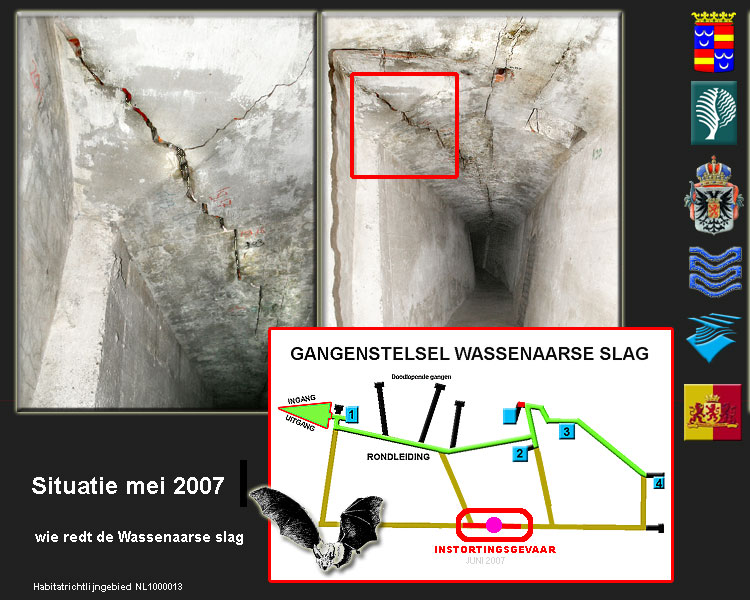

Schematisch ziet het stelsel er als volgt uit: 5 ondergrondse bunkers, 900 meter aan gangen en een
hoogteverschil van ruim 10 meter.

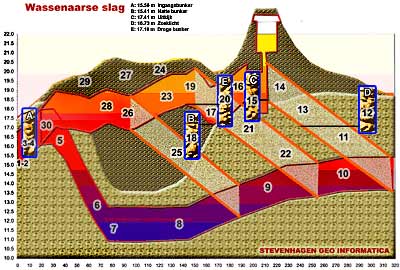

Links: schematische doorsnede van het gangenstelsel aan de Wassenaarse Slag: de bovengallerij op ca +18m NAP, de ondergalleij op ca +13m NAP en de 4 verbinningsgangen.
De temperatuurwaarnemingspunten zijn genummerd van 1 t/m30.

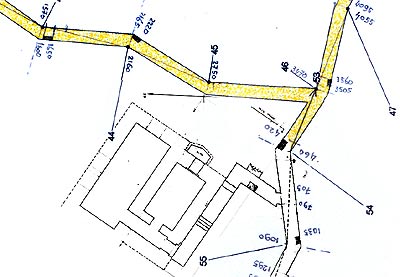

Rechts: gedeelte van het veldwerk met kompas en meetband: een kompasmeting over de genummerde punten.
De overige cijfers geven de aflezing op de meetband van 50 meter in centimeters.
De gemetselde schachten zijn als zarte blokken ingetekend.
Een klein detail van de oude en de nieuwe kaart is hieronder weergegeven.
Een complete kaart treft u niet aan. Ik wil het stelsel niet in gevaar brengen door avonturiers aan te trekken
die een toegang zouden willen forseren terwijl er in de zomer regelmatig excursies worden gehouden.
De verstoring van de overwinterende vleermuizen kan ernstige gevolgen hebben
voor de populatie en de resultaten van het onderzoek. Men moet zich ervan bewust zijn dat
men met de huidige wetgeving beter in politiebureau kan binnendringen dan een vleermuisreservaat verstoren !
Een waarschuwing in het belang van alle partijen is daarom op zijn plaats.

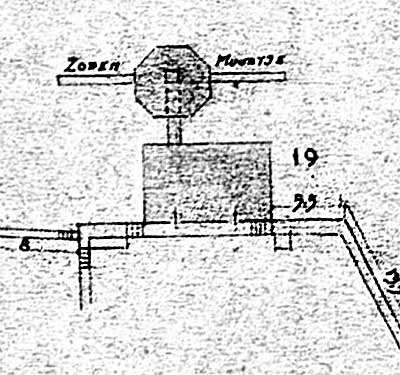

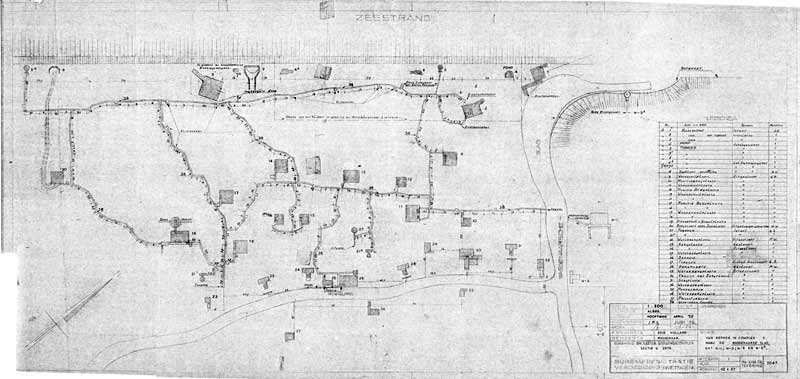

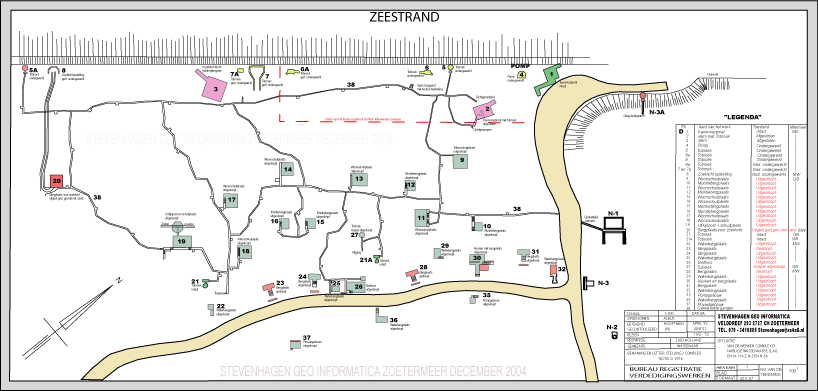

Links: de oorspronkelijke inventarisatie op de kaart uit 1952 met maten in meters.

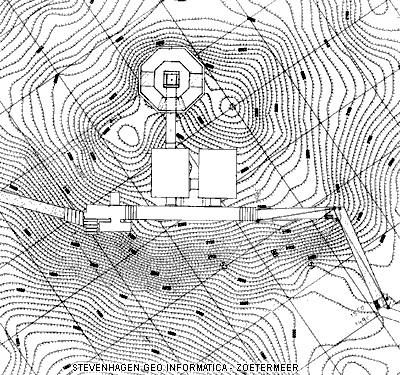

Rechts: de nieuwe kaart in combinatie met de 10 cm hoogtelijnen die in het programma Surfer werden gegenereerd
met gebruik van het AHN 2-meter grid.

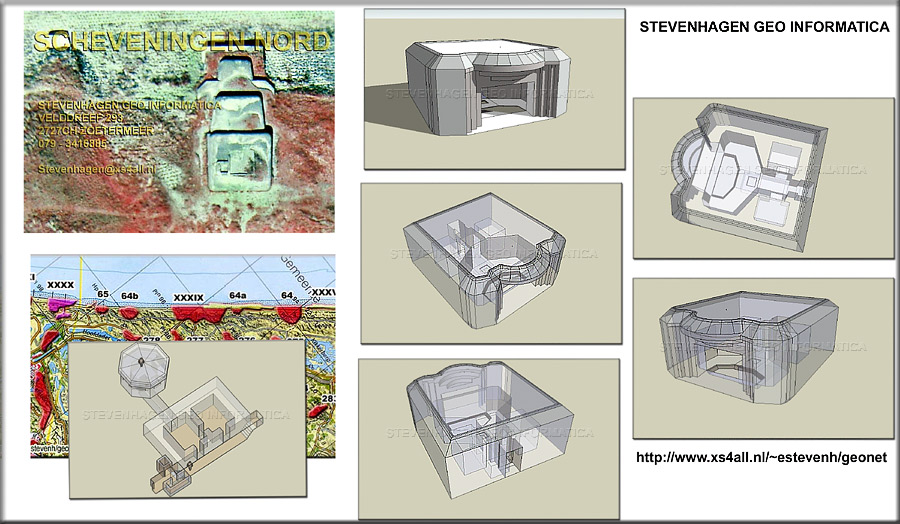

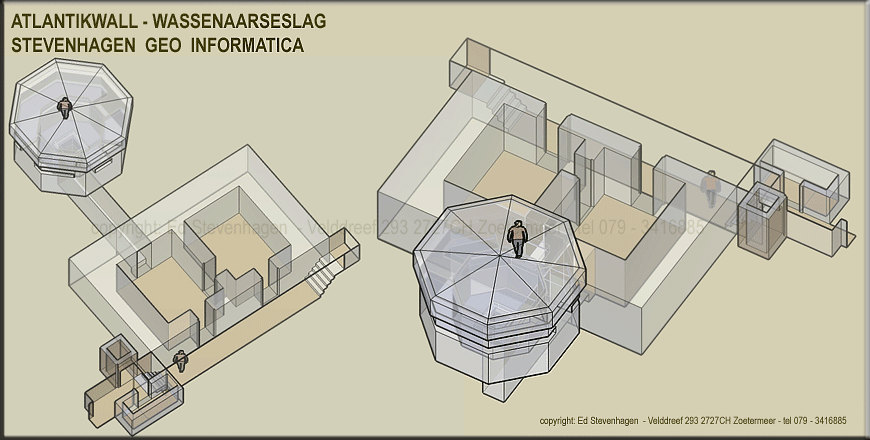

De waarnemingspost uitgewerkt in het programma
Google-sketch
op grond van de werkelijke maatvoering in centimeters.
Onderzoek bunkerklimaat
Nu de boven- en de ondergrond volledig driedimensionaal zijn vastgelegd kan begonnen worden met de interpretatie van de
temperatuurwaarnemingen. Op ca. 30 punten worden gedurende de wintermaanden met de
hand de lucht- en de stralingstemperatuur opgemeten van plafond, muur en vloer.
Bovendien registreren twee dataloggers elk kwartier de temperatuur en de luchtvochtigheid.
Op dit moment ontbreken nog de waarnemingen van meteo vliegveld Valkenburg.
Ook blijkt het getijde invloed te hebben op de temperatuur, dus worden ook de waterhoogten van Scheveningen
in het onderzoek betrokken.
Voor de intrepretatie en visualisatie van de vele meetgegevens wordt gewerkt aan een parametergestuurd model
geschreven in Scalable Vector Graphic (SVG). Een mogelijk resultaat is rechts als animated gif te zien.

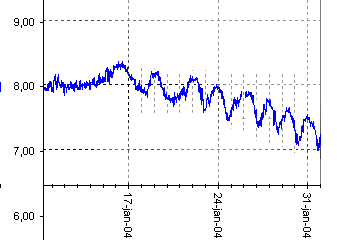

Links: Temperatuurwaarnemingen met een tijdinterval van 15 minuten.

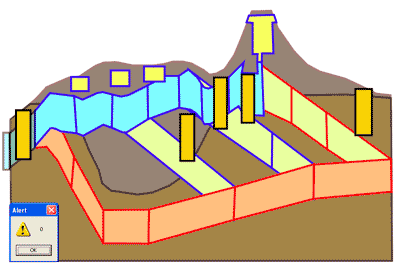

Getoonde schaalbereik tussen 6 en 9 graden celcius en tussen 10 januari 2004 en 1 februari 2004. Rechts een animatie van het temperatuurverdeling in het gangenstelsel gedurende een kalenderjaar.
De temperatuurschaal wordt van laag naar hoog weergegeven door de kleuren groen, blauw, rood.
De Atlantikwall in Den Haag
Ook ten noorden van Scheveningen doen een aantal bunkers dienst als overwinteringsplaats voor vleermuizen.
Meer informatie vindt u in "Van verdediging naar bescherming, De Atlantikwall in Den Haag".
Ir. H.F. Ambachtsheer. ISBN 90-73166-20-9. Gem. Den Haag 1995. Zie foto op pag 230 en kaart pag 104:
Marine Seeziel-Batterie Scheveningen Nord, Stützpunkt XXXX ML.

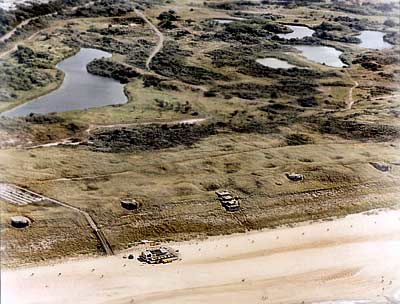

Links: Luchtfoto van de Oostduinen, het centrale deel van de Marine Seeziel-Batterie Scheveningen Nord (1994).

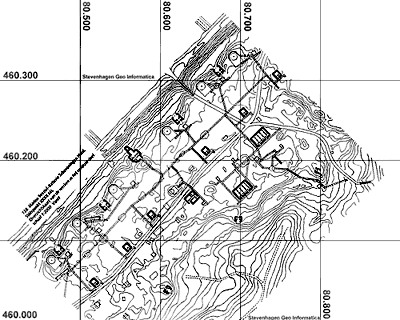

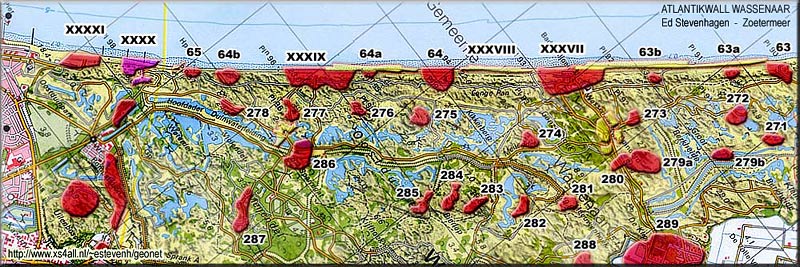

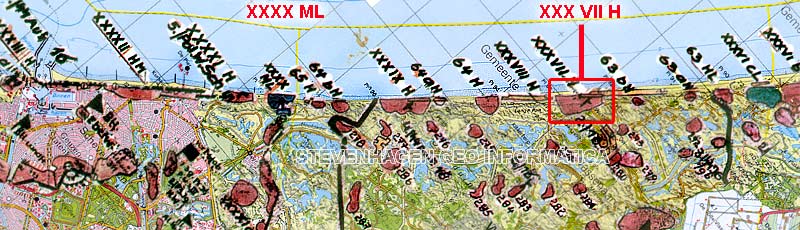

Rechts: Overzichtskaart Batterij Scheveningen. Bron: ing C.J.van Harmelen 1992, gepubliceerd in "Van Verdediging naar bescherming. De Atlantikwall in Den Haag (1995)".
De kaart is geprojecteerd in het rijksdriehoeksgrid, kilometervak 80-460.
Vleermuizen zijn sinds 1973 bij de wet beschermd.
Vleermuizen mogen niet verontrust of verstoord worden.
Ook de verblijfplaatsen mogen niet beschadigd worden.
De volgende wetten en bepalingen zijn van toepassing op vleermuizen:
.
De bunkers zijn onderling verbonden door middel van gemetselde gangen met een hoogte van 1.80 meter en
een breedte van ca. 1 meter.
De resterende totale lengte van de gangen bedraagt ca. 900 meter.
